ONU(光加入者線ネットワーク装置)用ハイブリッド集積光モジュール

Optical Network Unit

ONU内に組み込む光部品で,光信号を電気信号に,また電気信号を光信号に変換する機能を持つ。またモジュールの構造として低コスト化・小型化のために半導体レーザフォトダイオードを石英系PLC(Planar Lightwave Circuit)上に搭載したハイブリッド集積構造を採用している。

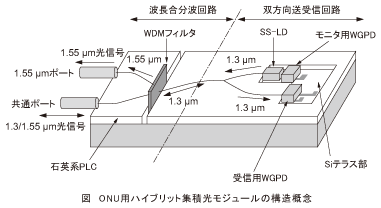

PLCを用いたハイブリッド集積型光モジュールの構造概念(図)として,この光モジュールは,石英系PLC,半導体レーザ(SS-LD),受信用フォトダイオード(受信用WGPD),モニタ用フォトダイオード(モニタ用WGPD)および2本の入出力光ファイバ等から構成されている。PLC内には1.3/1.55μm光の波長合分波(WDM)フィルタおよびその1.3μm帯側の光導波路に光分岐回路が集積されている。この分岐回路の終端部には,1.3μm光信号の送・受信用のLDとPDがそれぞれ搭載されている。本光モジュールでは,波長合分波回路の合波側に接続された共通ポートを通して,波長1.3μmの光信号により時分割双方向多重通信が行われる。一方,共通ポートから入力した映像分配用1.55μm光信号は波長合分波フィルタで反射して1.55μmポートへ透過される。

図_ONU用ハイブリット集積光モジュールの構造概念
