PDFFA(Pr添加フッ化物光ファイバ増幅器)

Pr-Doped Fluoridebased Fiber Amplifier

アクセス系や県内面以下の中継系で多く使用されている1.3μm帯の光通信システムに適用可能な光ファイバ増幅器として,コアにプラセオジム(Pr)を添加したフッ化物系光ファイバを増幅媒体とした増幅器。

他の光ファイバ増幅器と同様に,光励起により増幅機能を実現するデバイスであり,励起光を発生させる光源と,励起光と信号光を合分波するためのカプラを内蔵している。PDFFA用の励起光源としては,発振波長が1020nmのレーザが最適であるが,EDFA(Erbium-Doped Fiber Amplifier:Er添加光ファイバ増幅器)で広く使用されている980nmの半導体LD(Laser Diode)や,LD励起Nd:YLFレーザ(発振波長,1045nm)等が用いられている(図)。光アイソレータは増幅動作を安定化する目的で増幅器の入出力部に接続してある。

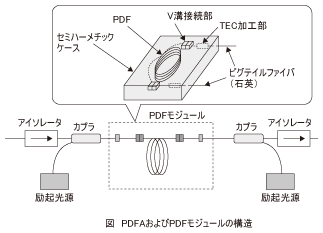

図_PDFAおよびPDFモジュールの構造
